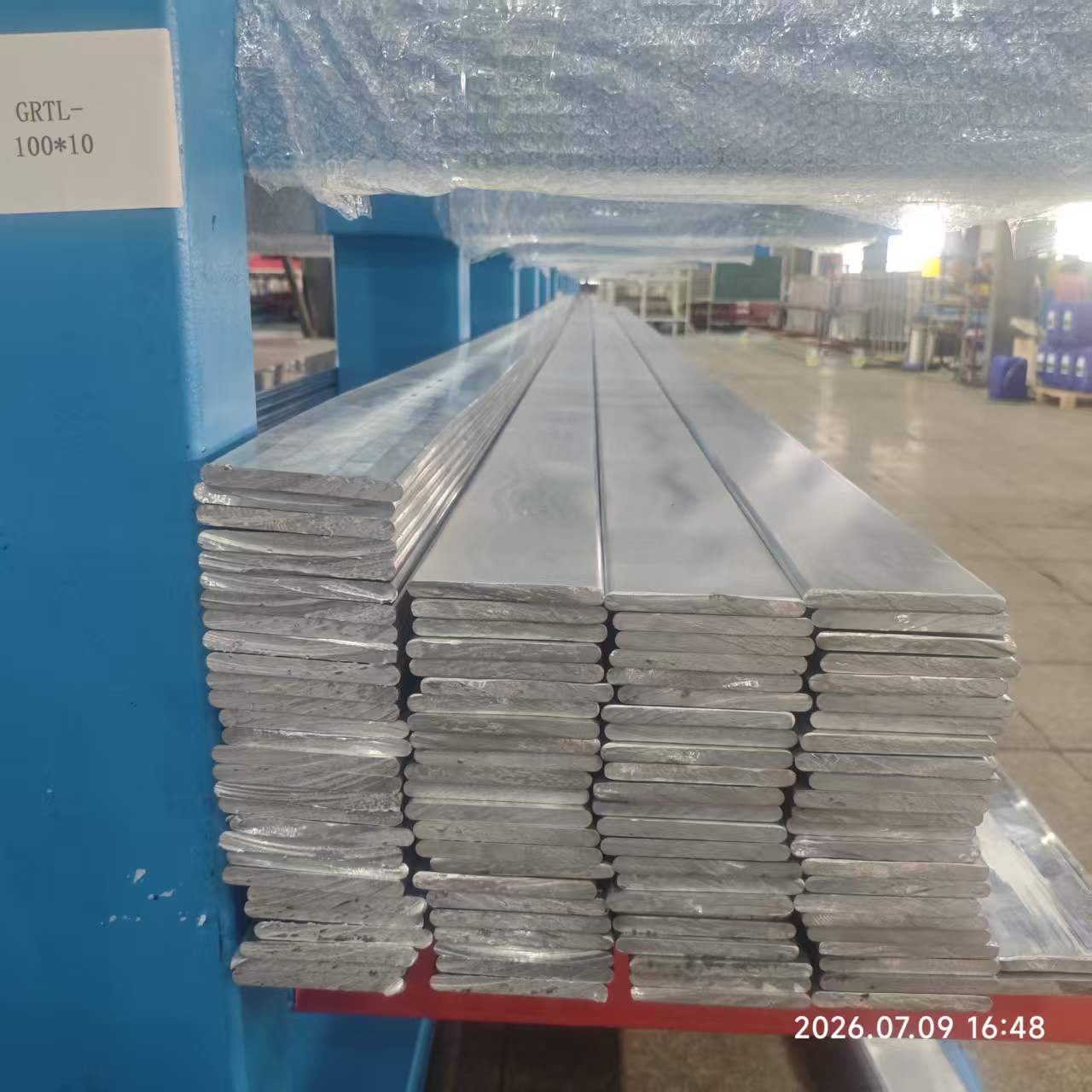

问：螺栓连接位置会不会接触不良、发热？

  答：我们具备成熟配套连接工艺方案，高负荷工况下连接区域可按需镀锡/镀银；石墨烯复合层导电性能优异，按照电气标准扭矩紧固，长期运行接触电阻稳定，拥有大量落地项目运行数据支撑。

镀层：铝基材外镀30μm左右铜层+6μm左右锡层，对标是普通镀锡铜排，正常压紧硬接是可以长期使用的，不会产生铜铝电化腐蚀，前提是安装工艺到位。

一、为什么这种结构没问题

      30μm的铜镀层厚度足够，螺栓压紧、挤压摩擦时，这层铜不会被磨破，铝基体被完全封闭，接触面上只有铜与锡、锡与锡互相接触，不存在铝裸露；

  两种接触面金属电位相同，形不成原电池，潮气进去也不会电化学腐蚀；

  表层6μm锡的作用：防止铜氧化，减小接触电阻，跟常规铜排镀锡对接标准完全一样。

二、现场正确接法（避免后期发热）

  搭接面清洁，薄薄抹一层锡基电力导电膏，填满缝隙隔水；

  使用高强螺栓+碟形弹簧垫圈，分两到三次对角拧紧，抵消铝材蠕变带来的松动；

  搭接宽度尽量不小于母排宽度，增大接触面积；

  潮湿配电柜，接头整体用绝缘密封胶包裹封闭。

三、风险区分

  合格电镀30μm铜层：放心对接，温升表现和铜排对接差别很小；

  如果是廉价的化学浸镀铜（实际厚度远不足8μm），大力压紧容易破皮露铝，那就等同于铜铝直接相接，早晚出问题。
